• AWS创建EKS集群
    使用 Amazon EKS(Elastic Kubernetes Service)集群,以便能够轻松管理、部署和扩展应用程序容器。EKS提供了一个高度可扩展、弹性、安全和稳定的Kubernetes控制平面,并自动处理集群的部署、升级和维护。使用EKS集群可以让开发团队专注于构建应用程序,而无需管理底层基础架构的细节。

    网络配置

    01

    创建VPC

    虚拟私有云 (VPC) 是仅适用于您的 Amazon 账户的虚拟网络。它在逻辑上与 Amazon 云中的其他虚拟网络隔绝。您可以在 VPC 内启动您的 Amazon 资源,例如 Amazon EC2 实例。
    https://cn-northwest-1.console.amazonaws.cn/vpc/home 点击此链接进入VPC控制面板,在左边菜单栏中找到“您的VPC”,在“您的VPC”界面点击“创建VPC”按钮。

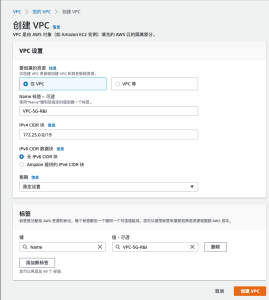

    选择“仅VPC”要创建的资源,填写“Name”和“IPv4 CIDR”,填写内容如下表所示,填写完成后点击“创建VPC”按钮,继而创建VPC完成。

    Name IPv4 CIDR
    VPC-SG-R&I 172.25.0.0/19

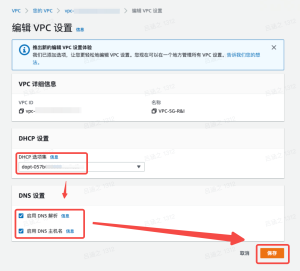

    创建完成后,编辑 VPC 设置,选择“DHCP”选项集。在DNS设置中,勾选“启用DNS解析”和“启用DNS主机名”,完成后点击“保存”按钮。

    02

    创建子网

    子网是您的 VPC 内的 IP 地址范围。您可以在指定子网内启动Amazon资源。对必须连接互联网的资源使用公有子网,而对将不会连接到互联网的资源使用私有子网。
    在VPC控制面板的左侧菜单栏中找到“子网”,在子网控制面板中,点击“创建子网”按钮。创建子网所需配置信息如下表所示:
    Name VPC 可用区 IPv4 CIDR
    subnet-R&i-public-ECS-A VPC-SG-R&I cn-northwest-1a 172.25.7.0/24
    subnet-R&i-private-EKS cluster-A VPC-SG-R&I cn-northwest-1a 172.25.0.0/24
    subnet-R&i-private-EKS cluster-C VPC-SG-R&I cn-northwest-1c 172.25.2.0/24
    subnet-R&i-private-EKS cluster-B VPC-SG-R&I cn-northwest-1b 172.25.1.0/24

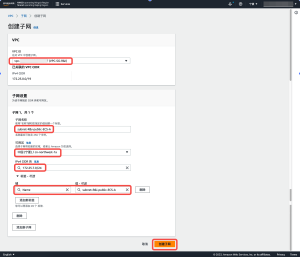

    在VPC设置中,填写“VPC ID”,就是刚才创建VPC。在子网设置中,填写“子网名称”、“可用区”、“IPv4 CIDR块”,具体信息见上表,此处以“subnet-R&i-public-ECS-A”这个子网为例。

    03

    创建路由器

      路由表 包含一组被称为路由的规则,决定了来自您的子网或网关的网络流量将指向何处。在VPC控制面板的左侧菜单栏中找到“路由表”,在路由表控制面板中,点击“创建路由表”按钮。创建路由表所需配置信息如下表所示:

    Name VPC 关联子网名称 路由
    目标 目标
    rt-sg-r&i-ecs-cluster VPC-SG-R&I subnet-R&i-public-ECS-A 0.0.0.0/0 igw-sg-r&i(互联网网关)
    172.25.0.0/19 local
    rt-sg-r&i-EKS-cluster VPC-SG-R&I subnet-R&i-private-EKS cluster-A, subnet-R&i-private-EKS cluster-C, subnet-R&i-private-EKS cluster-B 0.0.0.0/0 nat-sg-rni(NAT 网关)
    172.25.0.0/19 local

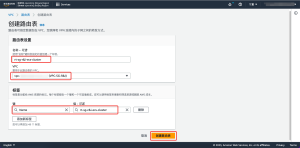

    在路由表设置中,填写“名称”和“VPC”,具体信息见上表,此处以“rt-sg-r&i-ecs-cluster”这个路由表为例。填写完成后,点击“创建路由表”按钮。

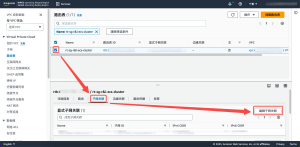

    勾选刚创建的路由表,在下面信息栏中找到“子网关联”,点击“编辑子网关联”。

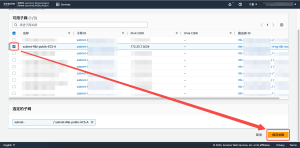

    在可用子网配置中,勾选关联子网名称,详情请见上表。填写完成后,点击“保存关联”按钮,完成路由表与子网的关联。



    04

    创建网络接口

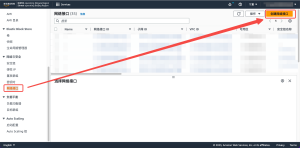

    弹性网络接口 是 VPC 中表示虚拟网卡的逻辑网络组件。点击https://cn-northwest-1.console.amazonaws.cn/ec2/v2/home 链接,进入EC2控制面板。在左侧菜单栏中找到“网络接口”。在网络接口界面,点击“创建网络接口”按钮。创建网络接口所需配置信息如下表所示:

    子网 私有 IPv4 地址
    subnet-R&i-public-ECS-A 自动分配

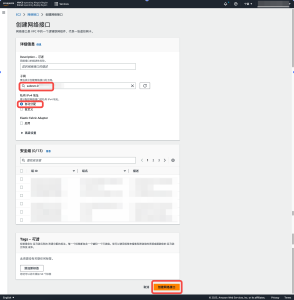

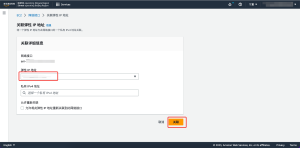

    在详细信息配置中,填写“子网”,完成后点击“创建网络接口”按钮。



    05

    创建弹性公网IP

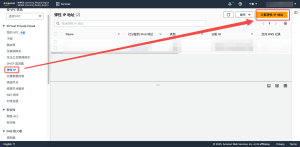

    弹性 IP 地址是公有 IPv4 地址,可通过 Internet 访问。如果您的实例没有公有 IPv4 地址,则可以将弹性 IP 地址与您的实例关联以启用与 Internet 的通信。例如,这允许您从本地计算机连接到您的实例。在VPC控制面板的左侧菜单栏中找到“弹性IP”,在弹性IP地址控制面板中,点击“分配弹性IP地址”按钮,即可分配弹性IP。

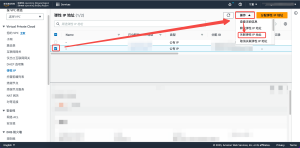

    选中刚创建的弹性IP地址,点击“操作”按钮,在其下拉框中点击“关联弹性IP地址”。

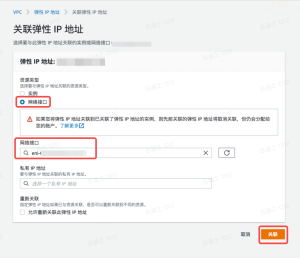

    在弹性IP地址配置中,选择“网络接口”,在网络接口处填写刚创建的“网络接口”,填写完成后点击“关联”按钮,完成弹性IP地址与网络接口的关联。


    06

    创建NAT网关

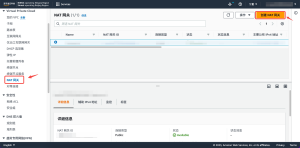

    NAT 网关是一种网络地址转换 (NAT) 服务。您可以使用 NAT 网关,以便私有子网中的实例可以连接到 VPC 外部的服务,但外部服务无法启动与这些实例的连接。在VPC控制面板的左侧菜单栏中找到“NAT 网关”,在NAT 网关控制面板中,点击“创建NAT网关”按钮。创建NAT网关所需配置信息如下表所示:

    Name 子网名称 连接类型
    nat-sg-rni subnet-R&i-public-ECS-A 公有

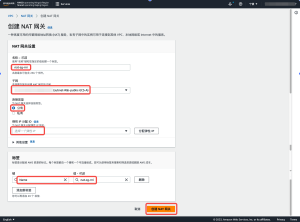

    在NAT网关设置中,填写“名称”、“子网”,具体信息见上表。连接类型选择“公有”,弹性IP分配ID为刚创建的弹性公网IP,填写完成后,点击“创建NAT网关”按钮。



    07

    创建互联网网关

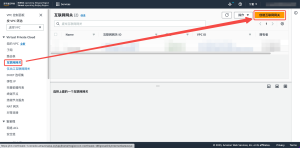

    Internet 网关是一种横向扩展、冗余且高度可用的 VPC 组件,支持在 VPC 和 Internet 之间进行通信。它支持 IPv4 和 IPv6 流量。它不会对您的网络流量造成可用性风险或带宽限制。借助互联网网关,公有子网中具有公有 IPv4 地址或 IPv6 地址的资源(例如 EC2 实例)可以连接到互联网。同样,互联网上的资源也可以使用公有 IPv4 地址或 IPv6 地址发起到子网中的资源的连接。例如,您可以通过互联网网关,使用本地电脑连接到 Amazon 中的 EC2 实例。互联网网关为您的 VPC 路由表中可通过互联网路由的流量提供目标。对于使用 IPv4 的通信,互联网网关还会执行网络地址转换 (NAT)。对于使用 IPv6 的通信,不需要 NAT,因为 IPv6 地址是公有的。建立互联网网关并不需要缴纳额外的费用。在VPC控制面板的左侧菜单栏中找到“互联网网关”,在互联网网关控制面板中,点击“创建互联网网关”按钮。创建互联网网关所需配置信息如下表所示:

    Name 关联VPC名称
    igw-sg-r&i VPC-SG-R&I

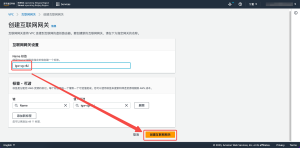

    在互联网网关设置中,填写Name,具体信息请见上表,填写完成后点击“创建互联网网关”按钮。

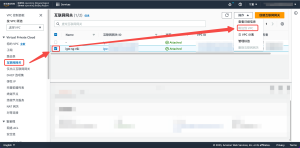

    选中刚创建的互联网网关,点击“操作”按钮,在其下拉框中点击“附加到VPC”按钮,附加我们创建的VPC。

    下图为附加VPC完成后的截图

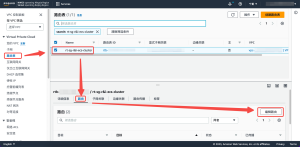

    在路由表控制面板,选中名为“rt-sg-r&i-ecs-cluster”的路由表,点击“编辑路由”按钮。

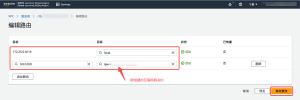

    点击“添加路由”按钮,加上刚创建的互联网网关,具体目标地址按需求来,这里只作为参考。填写完成后,点击“保存更改”。



    创建集群服务角色

    01

    创建集群服务角色

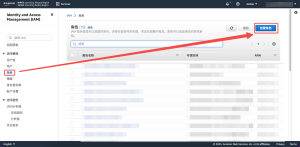

    点击https://console.amazonaws.cn/iamv2/home?region=cn-northwest-1#/home 链接进入IAM控制面板,在左侧菜单栏中找到角色,点击“创建角色按钮”,创建角色所需配置信息如下表所示:

    角色名称 权限策略
    EKSClusterRole AmazonEC2ContainerRegistryReadOnly
    AmazonEKSClusterPolicy
    AmazonEKS_CNI_Policy
    AmazonEKSWorkerNodePolicy

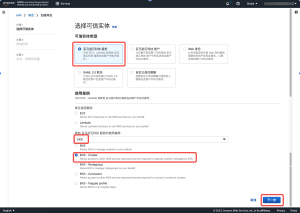

    选中“亚马逊云科技服务”,在其他亚马逊云科技服务的使用案例中,查找“EKS”,选中“EKS – Cluster”,完成后点击“下一步”按钮。

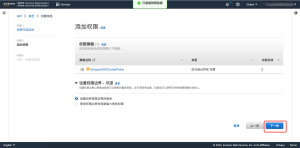

    继续点击“下一步”。

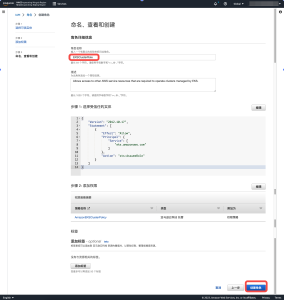

    填写“角色名称”,具体信息请见上表。填写完成后,点击“创建角色”,完成EKS集群角色创建。

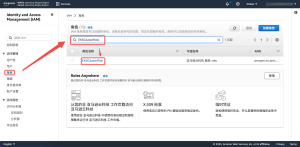

    点击刚创建的角色,进入详细界面。

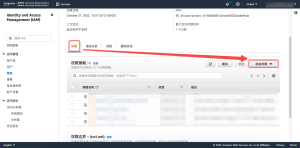

    找到“权限”,点击“添加权限”按钮。

    添加入下图所示的权限,具体名称请见上表。

    选择完成后,点击“添加权限”按钮,完成角色权限的添加。



    02

    创建集群安全组

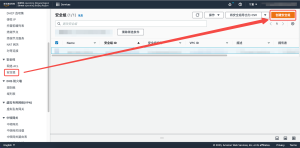

    在VPC控制面板的左侧菜单栏中找到“安全组”,在安全组控制面板中,点击“创建安全组”按钮。创建安全组所需配置信息如下表所示:

    安全组名称 VPC 标签(键) 标签(值)
    eks-cluster-sg-live-k8s VPC-SG-R&I Name eks-cluster-sg-live-k8s
    kubernetes.io/cluster/live-k8s owned

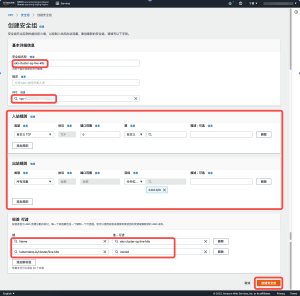

    在基本详细信息中,填写“安全组名称”、“VPC”、“入站规则”、“出站规则”,具体信息请见上表。填写完成后,点击“创建安全组”按钮,完成安全组的创建。



    03

    创建密钥对

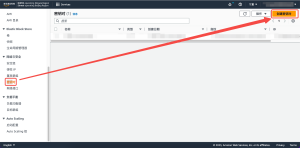

    在AMI控制面板的左侧菜单栏中找到“密钥对”,在密钥对控制面板中,点击“创建密钥对”按钮。创建密钥对所需配置信息如下表所示:

    名称 密钥对类型 私钥文件格式
    AWS_LIVE_SecretKey RSA .pem

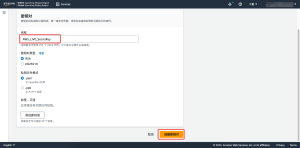

    在密钥对配置中填写“名称”、“密钥对类型”、“私钥文件格式”,具体信息请见上表。填写完成后点击“创建密钥对”,完成密钥对的创建。

    导出该密钥对,用于远程连接。



    04

    创建集群

    点击https://cn-northwest-1.console.amazonaws.cn/eks/home 链接进入EKS控制面板创建集群,创建集群所需配置信息如下表所示:

    集群名称 Kubernetes 版本 集群服务角色
    live_k8s 1.23 EKSClusterRole

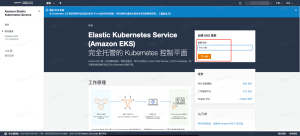

    填写“集群名称”后,点击“下一步”按钮。

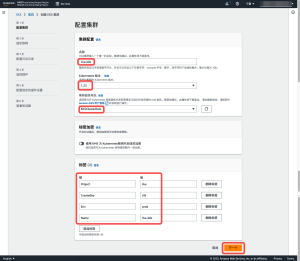

    在配置集群界面,填写“名称”、“Kubernetes 版本”、“集群服务角色”,具体信息如上表所示。根据下表信息填写“标签”,填写完成后点击“下一步”按钮。

    标签
    Createdby JIN
    Env prod
    Name live-k8s
    Project live

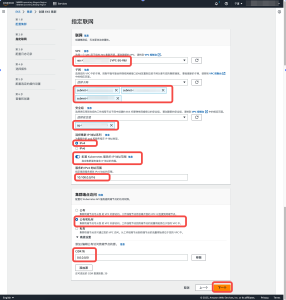

    在联网配置中,填写“VPC”、“子网”、“安全组”等信息,具体信息及配置如下图、下表所示。

    VPC名称 子网 集群安全组 服务的 IPv4 地址范围 集群端点访问
    VPC-SG-R&I subnet-R&i-private-EKS cluster-A eks-cluster-sg-live-k8s 10.100.0.0/16 公有和私有
    subnet-R&i-private-EKS cluster-C
    subnet-R&i-private-EKS cluster-B

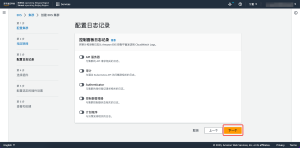

    在配置日志记录中,按需求进行配置,我这里暂时不配置日志,直接点击“下一个”按钮。

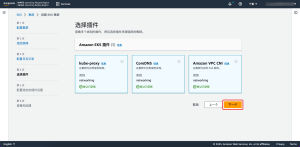

    在选择插件中,选中如下三个插件,点击“下一步”按钮。

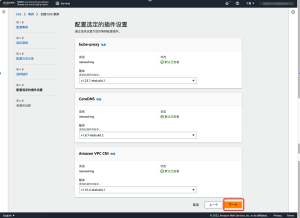

    在配置选定的插件设置中,直接点击“下一个”按钮。

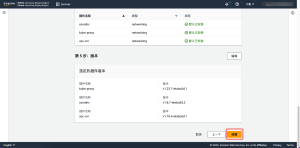

    检查所有配置,都没有问题后,点击“创建”按钮,完成集群创建。



    05

    创建身份供应商

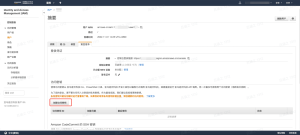

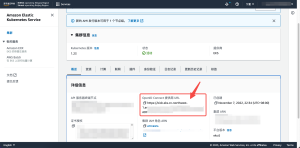

    在创建完成后的集群详情界面中,找到“概述”,复制“OpenID Connect 提供商 URL”,用于下面的操作。

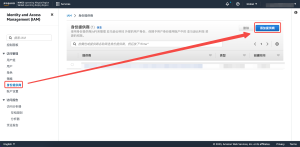

    在IAM控制台界面的左侧菜单栏中,找到“身份提供商”,点击“添加提供商”按钮。

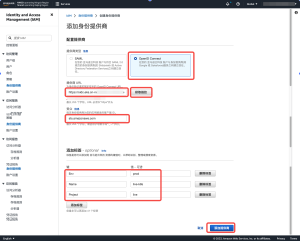

    具体配置信息请见下图和下表所示。要注意“提供商 URL”,即为刚复制的“OpenID Connect 提供商 URL”。

    提供商类型 提供商 URL 受众 标签
    OpenID Connect EKS中的OpenID Connect 提供商 URL sts.amazonaws.com Createdby JIN
    Env prod
    Name live-k8s
    Project live

    06

    创建计算节点组

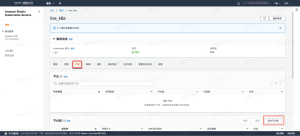

    在刚创建的EKS详情页中,找到“计算”,点击“创建节点组”按钮。创建节点组所需配置信息如下表所示:

    节点组名称 节点 IAM 角色 SSH 密钥对 标签
    live-k8s-nodegroup AWS-EKS-LIVE-NODEGROUP-ROLE AWS_LIVE_SecretKey Project live
    Createdby JIN
    Env prod
    Name live-k8s

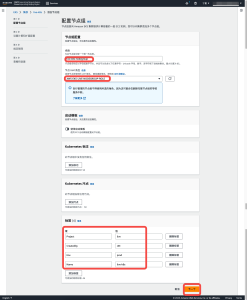

    在配置节点组中,填写“名称”、“节点组IAM角色”、“标签”,具体信息请见上表。填写完成后,点击“下一个”按钮。

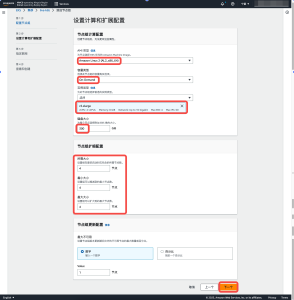

    在设置计算和扩展配置中,根据下图和下表所示填写信息。填写完成后,点击“下一个”按钮。

    AMI 类型 容量类型 实例类型 磁盘大小
    Amazon Linux 2 (AL2_x86_64) On-Demand c5.xlarge 300GiB

    在指定联网中,选择“配置对节点的SSH访问权限”。

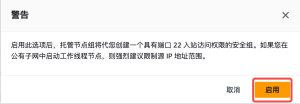

    会弹出一个警告,点击“启用”按钮。

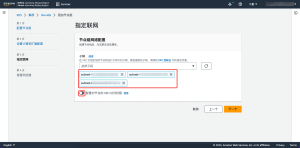

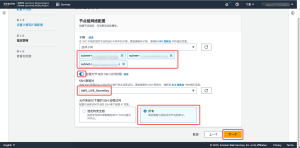

    根据下图及下表进行配置,配置完成后点击“下一个”按钮。

    子网 SSH 密钥对
    subnet-R&i-private-EKS cluster-A AWS_LIVE_SecretKey
    subnet-R&i-private-EKS cluster-C
    subnet-R&i-private-EKS cluster-B

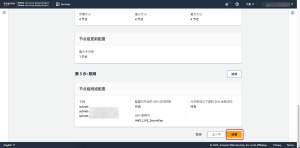

    检查所有配置,完成后点击“创建”按钮,完成节点组的创建。

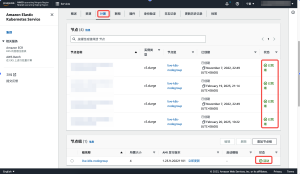

    大约等待30分钟后,可以看到“计算”页面已经创建了4台节点,并且状态为“已就绪”。

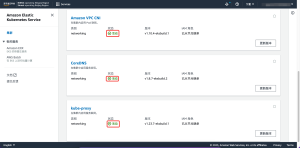

    插件的状态也都为活动,则说明节点创建成功。



    07

    创建跳板机

    1. 创建角色

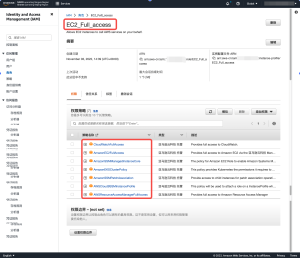

    创建跳板机EC2的角色,具体配置如下图下表所示。

    角色名称 权限策略
    EC2_Full_access AWSCloud9SSMInstanceProfile
    AWSResourceAccessManagerFullAccess
    AmazonEC2FullAccess
    AmazonEKSClusterPolicy
    AmazonSSMManagedInstanceCore
    AmazonSSMPatchAssociation
    CloudWatchFullAccess

    1. 创建安全组

    根据下表信息,创建安全组。

    安全组名称 出站规则
    live_vpn 类型 协议 端口范围 描述
    SSH TCP 22 x.x.x.x/x 特定ip
    所有流量 全部 全部 10.100.0.0/16 EKS SERVICE
    所有流量 全部 全部 eks-cluster-sg-live-k8s
    入站规则
    类型 协议 端口范围 目标 描述
    所有流量IPv4 全部 全部 0.0.0.0/0

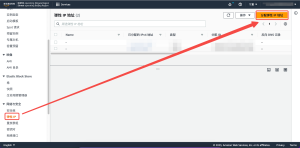

    1. 创建弹性IP地址

    1. 创建网络接口

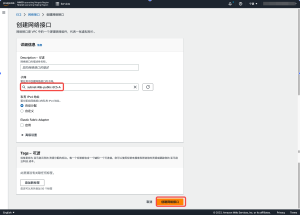

    创建网络接口,子网为“subnet-R&i-public-ECS-A”,具体操作如下图所示。

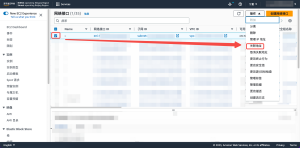

    为刚创建的网络接口绑定弹性IP地址,具体操作如下图所示。



    1. 创建EC2

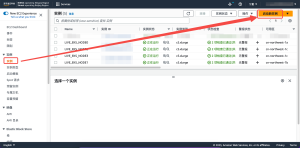

    在EC2控制面板的左侧菜单栏中找到“实例”,在实例控制面板中,点击“启动新实例”按钮。创建新实例所需配置信息如下表所示:

    名称 AMI名称 实例类型 密钥对名称 vpc名称
    LIVE_VPN amzn2-ami-kernel-5.10-hvm-2.0.20221004.0-x86_64-gp2 c5.xlarge AWS_LIVE_SecretKey VPC-SG-R&I
    子网名称 安全组 IAM 存储大小 存储类型
    subnet-R&i-public-ECS-A live_vpn EC2_Full_access 100 GiB gp3

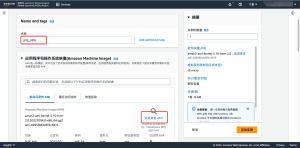

    填写名称,点击“浏览其他AMI”按钮,选择我们需要的AMI。

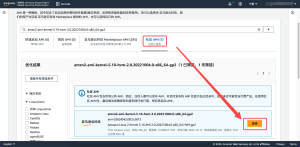

    在输入框中,填写我们需要的AMI,点击“社区AMI(1)”,选中该AMI。

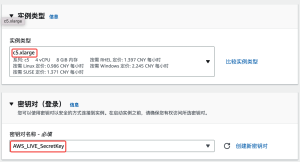

    选择我们需要的“实例类型”和“密钥对”。

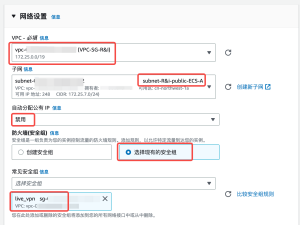

    如下图所示,进行网络配置。点开“高级网络配置”,在“网络接口”处选择我们刚创建的网络接口。

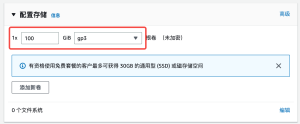

    根据需求配置存储。

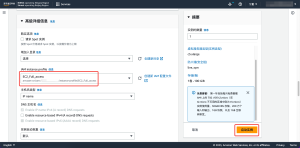

    选中刚创建的角色,完成配置后,点击“启动实例”按钮,完成EC2的创建。

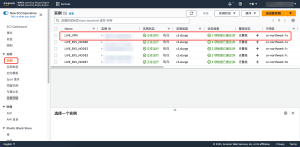

    创建完成后,如下图所示。

    1. 安装必要软件

    在跳板机EC2中运行下面的命令,安装必要的软件

    ## Installing pip
    if ! hash python pip unzip jq yq &> /dev/null; then
        if [ -f /usr/bin/yum ]; then sudo yum -y -q install python-pip unzip jq && sudo pip install yq; fi
        if [ -f /usr/bin/apt ]; then sudo apt update && sudo apt install --yes python-pip unzip jq && sudo pip install yq; fi
    fi

    ## Installing awscli
    if ! command -v aws &> /dev/null; then
        curl --silent --location "https://awscli.amazonaws.com/awscli-exe-linux-x86_64.zip" -o "awscliv2.zip"
        unzip -q awscliv2.zip
        sudo ./aws/install --update
        rm -fr awscliv2* aws*/
    fi

    ## Installing eksctl
    if ! command -v eksctl &> /dev/null; then
        curl --silent --location "https://github.com/weaveworks/eksctl/releases/latest/download/eksctl_$(uname -s)_amd64.tar.gz" | tar xz -C /tmp
        sudo mv /tmp/eksctl /usr/local/bin
        source <(eksctl completion bash) 2>/dev/null
    fi

    ## Installing aws-iam-authenticator
    if ! command -v aws-iam-authenticator &> /dev/null; then
        curl -o aws-iam-authenticator https://amazon-eks.s3.us-west-2.amazonaws.com/1.23.7/2022-06-29/bin/linux/amd64/aws-iam-authenticator
        chmod +x ./aws-iam-authenticator
        mkdir -p $HOME/.bin && mv ./aws-iam-authenticator $HOME/.bin/aws-iam-authenticator && export PATH=$HOME/.bin:$PATH
        echo 'export PATH=$HOME/.bin:$PATH' >> ~/.bashrc
    fi

    ## Installaing kubectl
    if ! command -v kubectl &> /dev/null; then
        curl -o kubectl https://amazon-eks.s3.us-west-2.amazonaws.com/1.23.7/2022-06-29/bin/linux/amd64/kubectl
        chmod +x ./kubectl
        sudo mv ./kubectl /usr/local/bin/kubectl
    1. 生成kubeconfig

    为当前管理用户,创建访问密钥。

    在跳板机EC2中配置aws-cli ~/.aws/config。

    aws configure
    AWS Access Key ID [None]: #这里填写AK
    AWS Secret Access Key [None]: #这里填写SK
    Default region name [None]: cn-northwest-1 #填写地域
    Default output format [None]: json

    执行下面命令查看配置。

     aws sts get-caller-identity

    执行下面命令,生成kubeconf。

    aws eks --region cn-northwest-1 update-kubeconfig --name live_k8s



    小结

    至此,AWS创建EKS集群完成,且可以远程登录跳板机,并使用跳板机连接EKS集群。
    «
    »
